Hanbell 6系列螺桿式空氣壓縮機

Hanbell 6系列:

   AA6直聯傳動機組系列

   AA6直聯永磁變頻機組系列



主要參數:


功率段:7.5~355kW


排氣量:1.1~65.0m3/min


工作壓力:0.8~1.3MPa


AA6直聯傳動機組系列 產品特點
AA6直聯傳動機組系列 規格參數
AA6直聯永磁變頻機組系列 產品特點
AA6直聯永磁變頻機組系列 規格參數
產品樣本和技術手冊

1.外觀美觀大方、整機占地面積小,平臺及零件通用性高。



2.直聯傳動、搭載高效品牌電機、效率高,可靠性好,轉速低、穩定性好。

3.進氣系統采用高效過濾器,旋風分離+納米涂層精密過濾,過濾精度達到1um。

4.鋼管+平面/撓性接頭設計、有效防止管路泄漏。

5.軸流風機冷卻系統,結構精簡又可靠,耐用性強。
   離心風機冷卻系統,獨特品字形冷卻器設計,節能,可靠性高。

6.進氣系統采用高效過濾器,旋風分離+納米涂層精密過濾,過濾精度達到1um。




AA6直聯傳動機組系列   技術參數表


型號
(Model)
電機功率
(kW)
排氣壓力
(bar)
容積流量
(m3/min)
出口尺寸
(inch)
機組凈重
(kg)
外形尺寸
(L*W*H)mm
AA6-22A2283.7 Rp16201380*850*1160
103.0
132.9
AA6-37A3786.8 Rp1-1/28601500*1000*1330
104.7
134.6
AA6-45A4588.0 Rp1-1/214201500*1000*1330
106.5
135.5
AA6-55A5589.8 DN5014501900*1500*1600
107.7
136.5
AA6-75A75813.1 DN5020402500*1600*1700
109.5
139.0
AA6-90A90816.8 DN6520502500*1600*1700
1012.6
1311.6
AA6-110A110820.0 DN8030702600*1850*1800
1015.1
1312.1
AA6-132A132823.2 DN8030502600*1850*1800
1019.0
1315.4
AA6-160A160828.2 DN10039903280*1880*2120
1022.3
1319.1
AA6-185A185832.3 DN10042003280*1880*2120
1026.5
1321.8
AA6-200A200835.6 DN10044803050*2000*2000
1031.3
1324.5
AA6-220A220838.4 DN10060003450*2000*2150
1033.5
1328.2
AA6-250A250842.6 DN12560103500*2100*2150
1038.0
1333.3
AA6-280A280847.0 DN12567003500*2100*2150
1042.6
1337.8
AA6-315A315852.3 DN12570003500*2100*2150
1046.3
1342.4
AA6-355A355865.0 DN12580004500*2150*2250
1051.7
1346.1

1.上述技術參數依據ISO1217,吸氣溫度:20℃;相對濕度:60%;吸氣壓力:0.1MPa。

2.除上述各機型:0.3MPa~1.6MPa參數選型,請接洽漢鐘銷售人員。

3.除標準電壓為380V,三相,50HZ,若有需求其他規格,請接洽漢鐘銷售人員。

4.各系列均備有水冷式機型,請接洽漢鐘銷售人員。

5.本公司持有所有規范之設計修改權利,最終參數以實際為準。


1.外觀美觀大方,整機占地面積小,平臺及零件通用性高。


2.改進型冷卻器面積富裕度大,排氣溫度低。


3.采用雙變頻控制,主機變頻+風機變頻,運行更節能。


4.在不拆卸機頭或電機情況下,方便服務人員更換聯軸器彈性體。


5.采用永磁變頻電機,具有效率高、啟動轉矩大、結構合理、外形新穎美觀等特點。


6.進氣系統采用高效過濾器,旋風分離+納米涂層精密過濾,過濾精度達到1um。


AA6直聯永磁變頻機組系列   技術參數表


型號
(Model)
電機功率
(kW)
排氣壓力
(bar)
容積流量
(m3/min)
出口尺寸
(inch)
機組凈重
(kg)
外形尺寸
(L*W*H)mm
AA6-08A-AM7.580.4~1.1Rp3/43201100*700*1020
100.4~1.0
130.3~0.8
AA6-11A-AM1180.6~1.6Rp3/43401100*700*1020
100.6~1.4
130.5~1.2
AA6-15A-AM1581.0~2.4Rp1-1/44701350*830*1200
100.8~2.1
130.7~1.8
AA6-18A-AM18.581.2~3.0Rp1-1/45401350*830*1200
100.9~2.4
130.8~2.0
AA6-22A-AM2281.5~3.7Rp1-1/45501350*830*1200
101.2~3.0
131.2~2.9
AA6-30A-AM3081.9~4.7Rp1-1/27401450*950*1300
101.5~3.7
131.4~3.6
AA6-37A-AM3782.7~6.8Rp1-1/27401450*950*1300
101.9~4.7
131.8~4.6
AA6-45A-AM4583.2~8.0DN5013201900*1500*1600
102.6~6.5
132.1~5.5
AA6-55A-AM5583.9~9.8DN5013501900*1500*1600
103.1~7.7
132.6~6.5
AA6-75A-AM7585.2~13.1DN5017802500*1600*1700
103.8~9.5
133.6~9.0
AA6-90A-AM9086.7~16.8DN6519402500*1600*1700
105.0~12.6
134.6~11.6
AA6-110A-AM11088.0~20.0DN8027002600*1850*1800
106.0~15.1
134.8~12.1
AA6-132A-AM13289.3~23.2DN8028702600*1850*1800
107.6~19.0
136.2~15.4
AA6-160A-AM160811.3~28.2DN10035803280*1880*2120
108.9~22.3
137.6~19.1
AA6-185A-AM185812.9~32.3DN10039003280*1880*2120
1010.6~26.5
138.7~21.8
AA6-200A-AM200814.2~35.6DN10042803050*2000*2000
1012.5~31.3
139.8~24.5
AA6-220A-AM220815.4~38.4DN10055003050*2000*2000
1013.4~33.5
1311.3~28.2
AA6-250A-AM250817.1~42.6DN12558003800*2100*2150
1015.2~38.0
1313.3~33.3
AA6-280A-AM280818.8~47.0DN12566003800*2100*2150
1017.1~42.6
1315.1~37.8
AA6-315A-AM315820.9~52.3DN12569003800*2100*2150
1018.5~46.3
1317.0~42.4
AA6-355A-AM355826.0~65.0DN12579004500*2150*2250
1020.7~51.7
1318.4~46.1

1.上述技術參數依據ISO1217,吸氣溫度:20℃;相對濕度:60%;吸氣壓力:0.1MPa。

2.除上述各機型:0.3MPa~1.6MPa參數選型,請接洽漢鐘銷售人員。

3.除標準電壓為380V,三相,50HZ,若有需求其他規格,請接洽漢鐘銷售人員。

4.各系列均備有水冷式機型,請接洽漢鐘銷售人員。

5.本公司持有所有規范之設計修改權利,最終參數以實際為準。


產品樣本和技術手冊

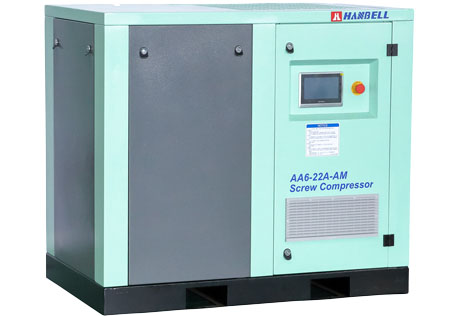

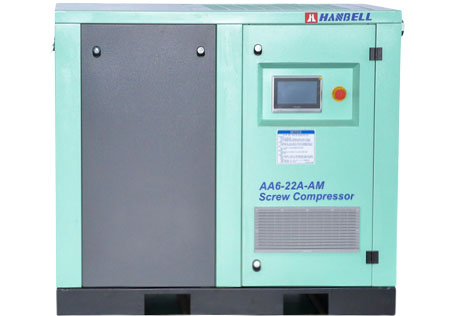

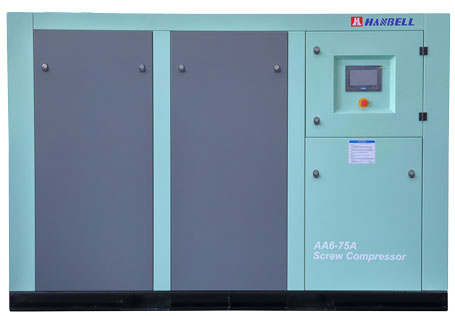

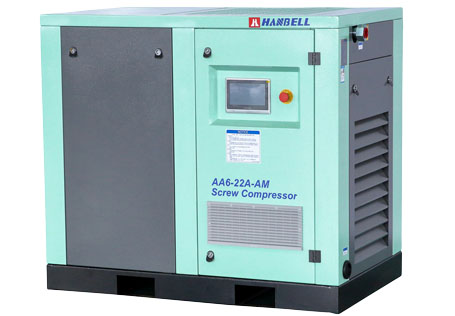

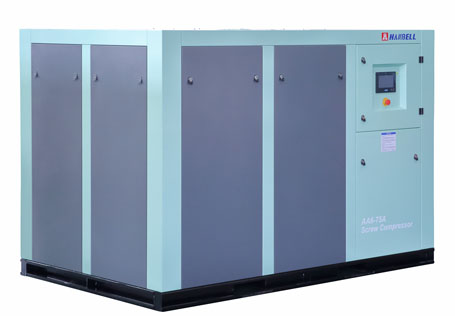

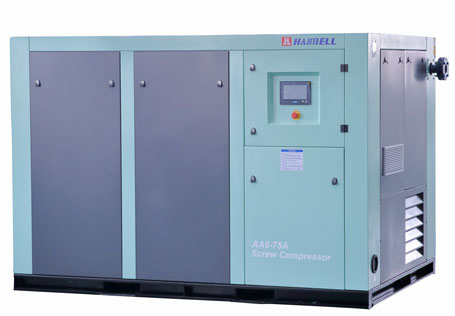

產品外觀圖
